Lumines profile type INSO lacquered black 3 m

Podrobný popis

Architektonický profil Lumines typu INSO. Je navrhnutý na montáž troch paralelne usporiadaných pásov. Vytvára tak široký svetelný zdroj, ktorý je ideálny na použitie v kanceláriách a obchodoch. Funguje výborne, keďže tento architektonický profil sa montuje do stien miestností netradičným spôsobom.

Farebné varianty:
- strieborný eloxovaný,
- lakované na bielo (RAL 9016),
- čierny lakovaný (RAL 9005 matný)

Montáž:
bol zatlačený do vyfrézovanej drážky,
montážne lepidlo,
upevňovacie pružiny

KRYT (difúzory):
- WIDE
* priehľadný (PMMA/PC),
* mrazené (PMMA/PC),
* mliečny (PMMA/PC),
* mliečne matné (PMMA)
- PRISMATIC PC
* priehľadný (PC)

- Obal hry LUMINES raster WIDE

KONCOVKY:
hliníkové alebo plastové viečka bez otvoru v 4 farebných variantoch (biela, strieborná, sivá, čierna)

ĎALŠIE PRÍSLUŠENSTVO:
priamy konektor,
uhlový konektor 90°,
uhlový priečny spojovací prvok,
uhlový konektor 120°,
upevňovacie pružiny

profil sa predáva v dĺžkach: 1000 mm, 2020 mm, 3000 mm.

Návod na montáž zapusteného profilu INSO s krytom WIDE do vyfrézovanej drážky pomocou montážneho lepidla

Konečný výsledok montáže zapusteného profilu INSO s krytom WIDE do vyfrézovanej drážky pomocou montážneho lepidla

Konečný výsledok montáže profilu INSO s krytom WIDE medzi dvoma sadrokartónovými doskami pomocou montážnych pružín

Schéma montáže prvkov osvetľovacieho systému s využitím zapusteného profilu INSO a (1) napájacieho zdroja pre LED, (2) montážneho profilu MODI

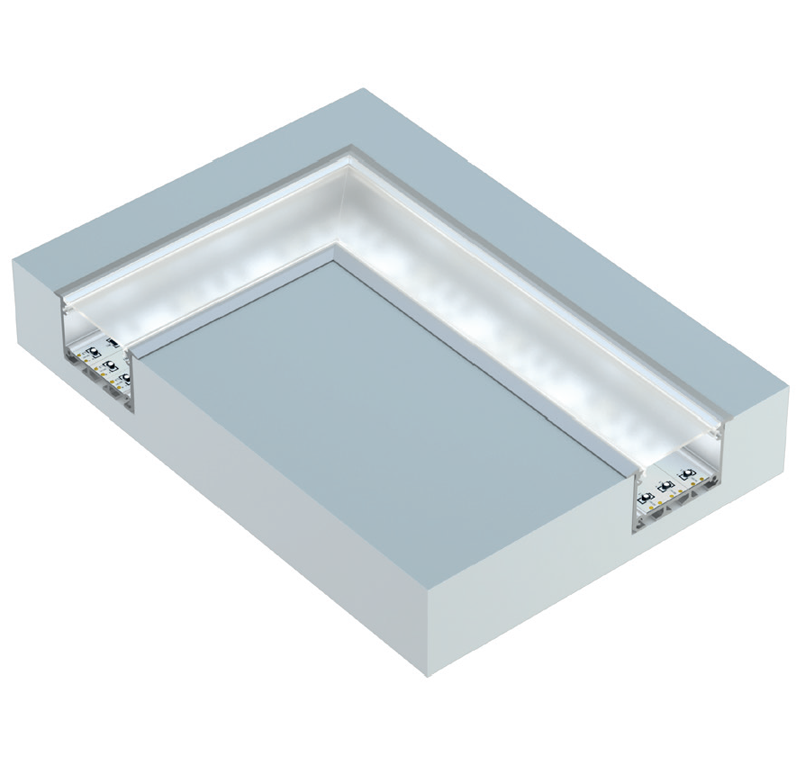

Spojovacie profily INSO vo vnútri vyfrézovanej drážky pod uhlom 90 stupňov

<img alt="" src=" /oldmedia/lumines.pl/media/scheme/full/INSO6_5a9d0982e1484.png" style="height:478 px; šírka: 500px" />

Schéma montáže komponentov osvetľovacieho systému s využitím zapusteného profilu INSO a (1) krytu WIDE, (2) troch LED pásikov, (3) koncoviek a (4) upevňovacích skrutiek koncoviek
